X пръстен Quad Ring

X пръстен Quad Ring
Защо да ни изберем?

Богат опит

SJK е основана през 1994 г., като се фокусира върху научноизследователската и развойна дейност, производството и продажбите на специални гумени уплътнения и овладяване на професионални производствени технологии от висок клас.

Високи стандартни продукти

Компанията произвежда главно O-пръстен, ED пръстен, гумено уплътнение, гумена лента и други уплътнителни продукти.



Пълна квалификация

Предприятието е получило сертифициране на IATF16949 и има професионални експериментални съоръжения, повече от 100 комплекта усъвършенствано производство и тестово оборудване, съвременна ERP система за управление и др.

Услуга с едно гише

В производството SJK има богат опит в разработването на плесени от печат и може да предприеме дизайна и производството на специални и сложни уплътнения, за да отговори на персонализирани нужди на клиентите за специални продукти.



Определение на Quad Ring Ring





Рентгеновият пръстен, известен още като четворен пръстен, е подобен на О-пръстен, като основното отличие е нейната форма на напречно сечение. Докато O-пръстен има кръгло напречно сечение, рентгенов пръстен има напречно сечение с X, оттук и името. Рентгеновите пръстени са разработени, за да служат като подобрения на О-пръстените при определени условия. И рентгеновите пръстени, и О-пръстените са уплътнения с двойно действие, което означава, че могат да се запечатат в двете посоки.



Начало 12 Последната страница 1/2

X Ring, също наречен Quad Ring, се използва широко, но се използва главно за динамично уплътнение. Каталогът му със стандартен размер е същият като 568.
NBR и FKM са два често срещани материали на Quad Ring, а производителите ще имат на склад. Освен това, Jiacheng New Material поддържа други материали или размери, направени по поръчка.
За да научите повече информация за Quad Ring, свържете се с нас.



Предимствата на четворните пръстени на рентгенови пръстени

Quad Rings са голяма стъпка в технологията за уплътняване. Ето основните предимства, които правят Quad пръстените за поддържане на системите безпроблемно и ефективно.



Подобрени възможности за уплътняване
Дизайнът на Quad Rings включва уникална многологална форма, която увеличава уплътняващата повърхност в сравнение със стандартните О-пръстени. Този дизайн позволява по -добро разпределение на напрежението през уплътнението, повишавайки неговата ефективност и намалява вероятността от деформация под налягане.

Способността на четворните пръстени да поддържат здрав уплътнител при различно налягане е ключов фактор за тяхното превъзходство, което ги прави от съществено значение в средата, където целостта на печата е от решаващо значение.



Продължителен живот на печата
Четиридните пръстени са проектирани да издържат. Дизайнът изисква по-малко компресия, за да се създаде ефективно уплътнение, намалявайки износването, което обикновено се наблюдава при стандартни О-пръстени.

Това означава, че Quad Rings не само издържа по -дълго, но и се държи по -добре срещу строгостта на непрекъсната работа. Резултатът е по-малко изисквания за поддръжка и по-ниски общи експлоатационни разходи, което прави Quad Rings рентабилно решение за дългосрочни приложения.



Превенция на спиралната повреда
Често срещан проблем със стандартните О-пръстени, особено в динамичните приложения, е отклонение на спиралата. X-профилът на Quad пръстените осигурява по-стабилно уплътнение, което значително намалява риска от този тип повреда.

Чрез предотвратяване на уплътнението да се търкаля или усуква в рамките на жлеба, четворните пръстени осигуряват по -надеждна работа, особено в системи с ротационно или реципрочно движение.



По -добро задържане на смазочни материали
Quad Rings разполагат с иновативни канали както на вътрешния си, така и на външния диаметър, които ефективно запазват смазката. Този дизайн гарантира продължаващото смазване, свежда до минимум триенето и разширява експлоатационния живот на уплътнението.

Чрез поддържането на уплътнението добре сучани четворните пръстени допринасят за по-гладки, по-ефективни системни операции и предотвратяват често срещани проблеми, свързани с среди с високо триене.



Универсален прилягане и лесна подмяна
Проектирани да се вписват безпроблемно в стандартни канали на О-пръстена, Quad Rings предлагат замяна на смяна на много приложения, улеснявайки лесните надстройки от по-малко ефективни уплътнения.

Тази съвместимост е особено изгодна за индустриите, които искат да повишат надеждността на системата, без да са необходими обширни модификации или нови инвестиции в оборудване.



Как работи Quad Ring Ring Quad?


Рентгеновите пръстени имат уплътнителна функция, удвояваща тази на О-пръстен, и могат да се използват в множество статични и динамични приложения за уплътняване. В сравнение със стандартен О-пръстен, профилът на рентгенов пръстен с четири лобари поддържа два пъти уплътняващата повърхност. Действието с двойно укрепване изисква по-малко изстискване, за да се поддържа ефективна функция за уплътнение. С намаляване на притискането, това дава по -ниско триене и продължителен живот на уплътнението. За да се предотврати изтичането, което обикновено е резултат от неправилната повърхност на раздялата на О-пръстен, линиите на раздяла на рентгенов пръстен са между лобовете и далеч от уплътнителната повърхност.



Рентгеновите пръстени също са направени да надминат работата на стандартен О-пръстен в приложенията на въртящото уплътнение. Четириколичният дизайн произвежда по-сигурно уплътнение за противодействие на спиралното усукване. Това позволява използването на по-тясна ширина на канала от стандартния канал за О-пръстен, но може да се използва и в стандартен канал за О-пръстен.



Кръстното сечение и ID на рентгенов пръстен се измерват точно като О-пръстени. Моля, вижте нашите диаграми за оразмеряване за размери.

Каква е разликата между рентгенов пръстен и О-пръстена?

Рентгеновите пръстени, известни също като уплътнения на четворни пръстени, могат да се използват в голямо разнообразие от статични и динамични приложения за уплътнение. При приложения за възвратнодействания, четворният дизайн на X-пръстен предотвратява отклонението на спиралата и при въртящи се приложения, той предотвратява натрупването и неуспехът на уплътнението.



Четириколичният дизайн осигурява две уплътняващи повърхности в сравнение със стандартен О-пръстен. Двойното уплътняващо действие изисква по-малка сила за поддържане на ефективно уплътнение. Това намаляване на силата означава по -малко триене и подобрен живот на печата.



Рентгеновите линии за раздяла са между лобовете, далеч от уплътняващата повърхност, като по този начин елиминира проблемите на изтичането, често в резултат на неправилната повърхност на раздялата, както се намира на О-пръстен. Уникалният дизайн на рентгеновия пръстен позволява да се използва в по-тесни канали, а също и в стандартни канали на О-пръстена на ширина.

Каква е разликата между четворния пръстен X и квадратен пръстен?


Quad пръстените имат профил във формата на X, обикновено наричан рентгенов пръстен, Q-пръстен или от запазения марка име Quad Ring. Q Пръстените са с четири уплътнения със специално разработен профил за уплътняване, който всъщност осигурява два пъти повече от броя на уплътнителните повърхности като квадратен нарязан пръстен. Четири-лобският дизайн осигурява не само по-ниска фантастика от О-пръстена и квадратна нарязана пръстен, но също така, поради квадратното си напречно сечение, той се съпротивлява на спиралния обрат. Q Пръстените се предлагат в широк спектър от еластомерни материали както за стандартни, така и за специални приложения. Когато се изцеждат при монтажа, те се запечатват с 4 -те малки контактни повърхности отгоре и отдолу. Това контрастира със сравнително по -големите единични контактни повърхности на квадратния пръстен отгоре и отдолу. Q Пръстените са вулканизирани като непрекъснат пръстен. Размерите им са определени с вътрешния диаметър и напречното сечение. Q Пръстените се доставят на американския стандарт AS-568A и са напълно взаимозаменяеми с О-пръстени в тези размери.



Линията на вдлъбнатината на матрицата не осигурява линия на светкавица или раздяла на повърхността на уплътнението и гарантира „нулев изтичане“. Нещо повече, резервоар за смазка, образуван между уплътняващите устни, подобрява производителността при стартиране. Два пъти уплътняващата повърхност означава, че е необходимо по -малко радиално изцеждане, за да се създаде ефективно уплътнение, което води до по -малко триене, по -малко износване и по -дълъг експлоатационен живот.



Първоначално квадратни и правоъгълни нарязани пръстени са били използвани в статични приложения като директна подмяна на О-пръстените. Те се считат за евтина алтернатива на свободното толерантност на формованите О-пръстени, въпреки че са по-ниски от О-пръстените в динамичните приложения. Квадратните пръстени също могат да бъдат по-трудни за инсталиране от О-пръстените. Q Пръстените осигуряват превъзходно уплътнение, а също и повече предимства от квадратния нарязан пръстен.





Избор на правилния четворен пръстен на рентгенови пръстени
四环密封

Изборът на правилния рентгенов пръстен не е само за намиране на правилния размер и форма. Материалът, от който се прави рентгенов пръстен, е еднакво критичен. Всеки тип може да се похвали с уникални свойства, което го прави подходящ за определени приложения. Освен това индустрията, в която рентгеновият пръстен ще се използва, влияе широко на избора на материал.

丁纳橡胶四环

Силиконовите рентгенови пръстени се оценяват за тяхната гъвкавост и устойчивост на различни масла и разтворители. Те са безопасни за храна, което ги прави отличен избор за индустрията за храни и напитки. Тяхната превъзходна съпротива срещу екстремни температури гарантира тяхната работа, дори и при предизвикателни условия. За повече информация посетете нашата страница с рентгенови пръстени.

专业四环密封

Рентгеновите пръстени Buna (нитрил) се използват широко поради отличната им устойчивост на масла и течности на базата на петрол. Тези рентгенови пръстени също демонстрират забележителна устойчивост на износване и могат да издържат на широк диапазон от температури. Тази гъвкавост ги прави идеални за различни индустриални приложения, включително автомобилни и производствени сектори, където устойчивостта на нефт и гориво е от първостепенно значение. Научете повече за рентгеновите пръстени на нитрил.

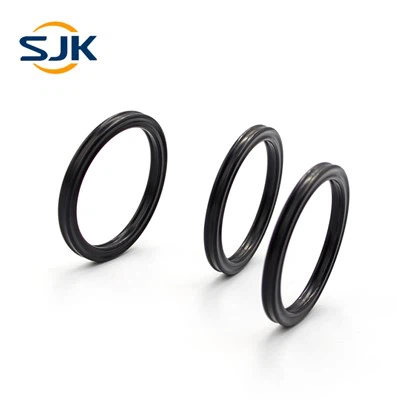

全氟弹性体 FFKM X 环

Тефлоновите рентгенови пръстени стоят разделени, когато става въпрос за устойчивост на химикали и температури. Обикновено се използват в приложения, включващи сурови химически среди или тези, които изискват широк температурен диапазон. Инертната им природа ги прави съвместими с почти всички индустриални химикали, което ги прави материал за избор за много критични приложения, особено в химическата индустрия.






Как да запазите Quad Ring Ring?

01/

Излагане на слънчева светлина
Директното или интензивно отразена слънчева светлина ще навреди на вашите каучукови продукти с течение на времето, поради това, че са засегнати от UV радиация. Има прости начини да избегнете това, където съхранявате рентгеновите си пръстени: или ги съхранявайте в стая без прозорци, или се уверете, че се съхраняват в запечатан контейнер, който не позволява никаква светлина.

02/

Неправилна влажност на съхранението
Влажността също трябва да бъде проблем, тъй като е вероятно влажната среда да покани мухъл и други компрометиращи агенти. По -лошото е, че плесенът може да привлече насекоми, което също може да ви създаде проблеми. Добрият диапазон на влажността за съхранение на вашите рентгенови пръстени е между 40-70%. Но това зависи до голяма степен от вида на уплътнението, което съхранявате, така че не забравяйте да проверите препоръките за съхранение на вашия материал.

03/

Излагане на озон
Озонът е силно реактивен поради нестабилността (и по този начин реактивността) на молекулната му структура. Рентгеновите пръстени, съхранявани в близост до всичко, което може да произведе O-зона, ще изпита намален живот, тъй като озонът ги кара да се влошат по-бързо от обикновения въздух.

04/

Неправилна температура на съхранение
Рентгеновите пръстени, съхранявани в прекомерно студена или прекалено топла среда, ще изпитат компрометирани продължителност на живота. Добро общо правило, което спазваме, е да ги съхраняваме при температури над 60 и 100 градуса по Фаренхайт.



Кога използвате Quad Ring Ring?





Изборът на рентгенов пръстен над О-пръстен може да бъде полезен в редица ситуации, като тези предимства са приложими както в статичните, така и в динамичните приложения. Рентгеновият пръстен обикновено се избира като превъзходна алтернатива на О-пръстена по няколко причини, като например:



Предотвратяване на преждевременно изтичане в динамични, плъзгащи се приложения:Един от най-големите проблеми с О-пръстените в плъзгащите се приложения (като бутало или уплътняване на пръта) е, че те имат тенденция да се усукват.
Това усукване може потенциално да създаде път за изтичане, което води до преждевременна повреда. Рентгеновите пръстени, поради тяхното напречно сечение, е по-малко вероятно да се завъртят, предлагайки подобрена стабилност и следователно, по-добри показатели за уплътняване.



Разширен живот на печата:Рентгеновите пръстени имат по-нисък коефициент на триене в сравнение с О-пръстените, което означава по-малко износване и по-дълъг експлоатационен живот. Това е особено важно в динамичните приложения, където уплътнението е постоянно в движение.



Повече ефективност на уплътняване:Рентгеновите пръстени имат четири точки за контакт, за разлика от две точки в О-пръстените. Това означава, че рентгеновите пръстени имат два пъти уплътняващата повърхност в контакт с частта, което ги прави по-ефективни за предотвратяване на течове.



Устойчив на екструзия и спирална повреда:Рентгеновите пръстени са по-устойчиви на екструзия и спирална повреда поради по-голямата повърхност в контакт с хардуера. Това може да бъде полезно при приложения с високо налягане.



Повече толерантност към условията на смазване:Рентгеновите пръстени могат да се справят с по-широк спектър от условия на смазване, което ги прави по-универсални в различни приложения.




Нашата фабрика



Zhejiang Jiacheng New Material Co., Ltd. (SJK за кратко) е основана през 1994 г., като се фокусира върху научноизследователската и развойна дейност, производството и продажбите на специални гумени уплътнения и овладяване на професионални производствени технологии от висок клас. Компанията произвежда главно O-пръстен, ED пръстен, гумено уплътнение, гумена лента и други уплътнителни продукти.





Като водещо предприятие в индустрията за уплътняване на флуор за флуор, SJK винаги има предвид предприятието мисия за „стремеж към максимални интереси на предприятията и клиентите“. В момента SJK спечели доверието и признаването на много добре познати клиенти у дома и в чужбина, а неговата мрежа за продажби обхвана Европа, Америка, Близкия Изток, Югоизточна Азия и други места. С визията да „стане световно известна марка SEAL“, SJK продължава напред, има смелостта да поема социална отговорност и спазва основните ценности на „честност, прагматизъм, иновации и печелене“. Стремете се да изградите първата марка от висок клас печати.




Видео 1






Видео 2






Видео 3






Нашият сертификат



productcate-1-1
productcate-1-1
productcate-1-1
productcate-1-1
productcate-1-1
productcate-1-1
productcate-1-1
productcate-1-1
productcate-1-1
productcate-1-1
productcate-1-1
productcate-1-1




Ultimate FAQ Guide to Quad Ring Ring



Въпрос: Четириновите пръстени по-добри ли са от О-пръстените?

A: Четири уплътнения в сравнение с уплътненията на О-пръстени, покривните системи
Докато четворните пръстени често проявяват способността за предотвратяване на спирални сълзи, за по-голямата част от индустриалните нужди, О-пръстен с подходящото приложение на покритие работи напълно добре. Четири уплътненията обикновено са около четири пъти по-скъпи от стандартния ви О-пръстен.

Въпрос: Каква е целта на четворния пръстен?

О: Системи за високо налягане: Четиридните пръстени предлагат действие с двойно запечатване, което осигурява по-добро уплътнение и намалява вероятността от изтичане под налягане. Това ги прави подходящи за хидравлични и пневматични цилиндри, които работят при високо налягане. Динамични приложения: В системи, включващи въртящи се или възвратни движения, като помпи и двигатели, стабилността на четворните пръстени помага да се предотврати усукване и екструзия, като по този начин се поддържа стабилно уплътнение. Техният дизайн помага за намаляване на триенето, което е от решаващо значение за дълголетието и ефективността на движещите се части.

В: Как да избера правилния рентгенов пръстен?

О: Площта на напречното сечение на каучуковия рентгенов пръстен трябва да бъде най-малко 15% по-малка от площта на напречното сечение на канала. Това е необходимо, тъй като гуменият материал не може да бъде компресиран и следователно се нуждае от свободно пространство, когато се компресира. Ако този марж е по-малък, рискът от увреждане на рентгеновия пръстен се увеличава. Ако вашите машини или индустриални нужди не изискват безопасни въртящи се пръстени и се използват главно за уплътняване на пролуките на повърхността, рентгенов пръстен с приложение на покритие трябва да бъде безопасен за вашите нужди на много по-ниска цена.

Въпрос: Каква е разликата между квадратен пръстен и квадратен пръстен?

A: Q Пръстените са с четири уплътнения със специално разработен профил за уплътнение, който всъщност осигурява два пъти повече от броя на уплътнителните повърхности като квадратен нарязан пръстен. Четири-лобският дизайн осигурява не само по-ниска фантастика от О-пръстена и квадратна нарязана пръстен, но също така, поради квадратното си напречно сечение, той се съпротивлява на спиралния обрат.

В: Колко PSI може да задържи рентгеновият пръстен?

О: Повечето рентгенови пръстени са проектирани да работят на налягане до 1500 psi. При по -високо налягане материалът трябва да има достатъчно сила, за да устои на екструдирането в пропастта на клирънса.

В: Къде използвате рентгенови пръстени?

A: Рентгеновите пръстени се намират много често в помпи, цилиндри, конектори и клапани, като спомагат за запечатването на съединения между отделни части и предотвратяване на изтичане на течности и газове. Те се използват със статични, динамични, хидравлични и пневматични компоненти, което ги прави особено универсално решение на много широко разпространен инженерен проблем.

В: Къде се използват четворни пръстени?

О: Четиричните пръстени са популярни поради големия диапазон от приложения, които могат да се използват за например динамични или въртящи се приложения. За всички приложения, които изискват работа при ниско налягане и нискотемпературни условия, четириногите са благоприятни.

Въпрос: Каква е оценката на налягането за Quad Rings?

О: Стандартни напречни сечения на квадрати пръстени/рентгенови пръстени. Диапазон на приложение от вакуум до 6000 psi (400 бара, 40 MPa.). Над 750 psi (50 бара, 5 MPa.), Когато се използва във връзка с резервни пръстени. Скорост до 1,6 фута/сек (0,5 m/sec.) (Повторно постъпване). Повърхностният завършек е същият като при приложенията на О-пръстена.

В: Каква е разликата между рентгенов и квадратен пръстен?

A: Рентгеновите пръстени, известни още като уплътнения, могат да се използват в голямо разнообразие от статични и динамични приложения за уплътнение. При приложения за възвратнодействания, четворният дизайн на X-пръстен предотвратява отклонението на спиралата и при въртящи се приложения, той предотвратява натрупването и неуспехът на уплътнението.

В: Какви са предимствата на Quad Ring Ring?

О: предотвратява изкривяването в жлеба. Уплътнението не е подходящо да се търкаля в жлеба със съответно движение.
Ниско триене. Той изисква по-малко радиално изстискване в сравнение със стандартен О-пръстен.
По -малко износване поради ниско триене, като по този начин осигурява по -дълъг експлоатационен живот.
Отлична ефективност на уплътняване със специалния си профил.
Подобрено стартиране с резервоара на смазката, образуван между уплътняващите устни.

Въпрос: Защо да получавате уплътнения с квадратен пръстен?

О: Приложението на покритието дава на вашия квадратен пръстен усъвършенствана способност да устои на химически и температурни фактори, които могат да повредят и корозират квадратен пръстен. Персонализираните цветни приложения помагат за идентифицирането по време на производствения процес, за да се гарантира, че правилното уплътнение се използва за правилната работа.

В: Какви са предимствата на рентгеновите пръстени?

О: Удължен живот на уплътнението: Рентгеновите пръстени имат по-нисък коефициент на триене в сравнение с О-пръстените, което означава по-малко износване и по-дълъг експлоатационен живот. Това е особено важно в динамичните приложения, където уплътнението е постоянно в движение. Повече ефективност на уплътняване: Рентгеновите пръстени имат четири точки за контакт, за разлика от две точки в О-пръстените.

Въпрос: Каква е разликата между рентгенов пръстен и О-пръстена?

О: Стандартен О-пръстен, когато се изстиска между вътрешните и външните плочи, деформира и има голяма повърхност. Уплътнение на рентгенов пръстен, поставено между вътрешните и външните плочи, за разлика от това, че е нарязано. Това създава две по -малки уплътняващи повърхности с по -малко триене и износване.

В: Защо хората използват рентгенови пръстени?

О: Основната цел на рентгеновите пръстени е да се предотврати изтичането на течност или въздух, тъй като действа като уплътняващо устройство. Когато пръстенът се изстиска между две повърхности, той поема клирънс и след това предотвратява освобождаването на течност или въздух. Те също така запазват формата си, така че след като бъдат освободени, те естествено ще се върнат към предишната си форма. Това е паметта, която позволява на рентгеновите пръстени да се запечатват под ниско или никакво налягане.

В: Рент-пръстен: Какъв материал се използва?

О: Те са направени от редица материали в зависимост от приложението, за което са необходими. Някои рентгенови пръстени ще влязат в контакт с химикали или топлина и така, те изискват различни материали, за да се справят с това. За да назовем няколко, могат да се направят рентгенови пръстени:
Полиуретан
Флуорокарбон
Неопрен
Силикон
Нитрил

В: Как можете да разберете дали рентгенов пръстен е лош?

О: Често срещан знак за този проблем е начинът, по който рентгеновият пръстен променя формата си и става по-малко кръгъл, докато повърхностите изглеждат сплескани до точката, в която е придобил формата на жлеба. Този постоянен външен вид означава, че не е в състояние да се върне към първоначалната си форма.

Въпрос: Защо намалявате рентгенов пръстен?

О: Смазването на рентгенов пръстен е важна част от процеса на сглобяване на линията, тъй като може да помогне за защита на приложението от абразия или повреда на увреждане. Приложенията, които са постоянно в движение, са предразположени към това износване с течение на времето. Добавянето на смазка може да удължи работния живот на рентгеновия пръстен чрез създаване на бариерен филм над повърхността му. Този бариерен филм също може да помогне за намаляване на изтичането чрез запълване на асперитетите между металната повърхност и рентгеновия уплътнител.

В: Къде обикновено се използват рентгенови пръстени?

A: Рентгеновите пръстени се намират много често в помпи, цилиндри, конектори и клапани, като спомагат за запечатването на съединения между отделни части и предотвратяване на изтичане на течности и газове. Те се използват със статични, динамични, хидравлични и пневматични компоненти, което ги прави особено универсално решение на много широко разпространен инженерен проблем.

В: Как да предпазя рентгеновия си пръстен от напукване?

О: Най-добрият начин за предотвратяване на напукване на рентгенови пръстени е да ги държите далеч от източници на производство на озон. Те включват UV светлинни, електрически алесинг и електромагнитни полета. За да съхранявате рентгеновите си пръстени безопасно, трябва да: Дръжте ги далеч от UV светлина, включително слънчева светлина и флуоресцентна светлина.

Въпрос: Как да разберете дали рентгеновият пръстен трябва да бъде заменен?

О: Ако те са напукани или повредени по някакъв начин, е време за нови. Също така е добра идея да замените рентгеновите пръстени, ако изглеждат износени или опънати. Лоша производителност: Ако забележите, че вашето оборудване не се представя толкова добре, колкото преди, рентгеновите пръстени може да са виновният. С течение на времето рентгеновите пръстени могат да се влошат и да загубят своята ефективност, така че е важно да ги заменяте редовно, за да поддържат пиковите показатели.
